RTL8720DN 如何使用原厂工具烧录？
更新时间：2024-06-11 06:17:36
⼀. 接线
⽤原⼚烧录器烧录需要⽤log_TX和log_rX（下图⻩线）⽤涂鸦上位机授权⽤TX和RX（⽤户串⼝，下图⿊线），然后VCC和GND。
⼆. 原厂工具烧录
1. 原⼚⼯具下载
2. 下载程序
操作步骤：
- ⾸先把模组断电
- 将模组的log_TX接地，然后给模组上电（保证模组再上电的时候，LOG_TX是低电平，然后模组进⼊烧录模式）
- 接模组的LOG_TX接串⼝的RX，LOG_RX接串⼝的TX

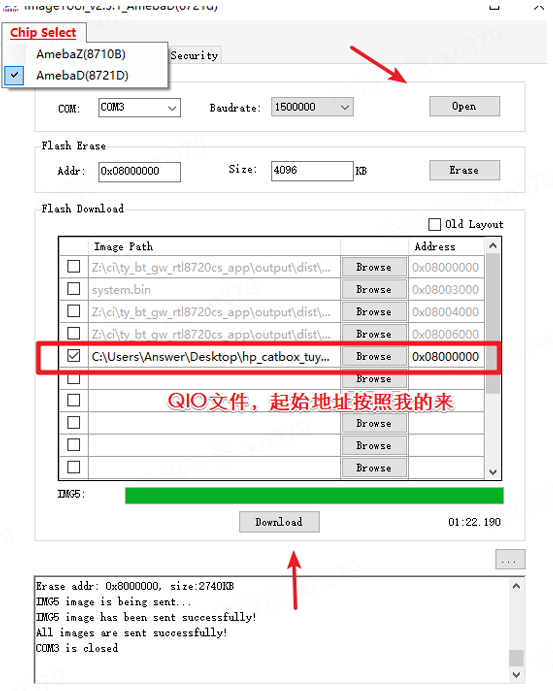

- 打开烧录软件，然后配置如下，点击Download，烧录成功下⾯log会提示烧录成功。
3.输⼊ATSC运⾏程序

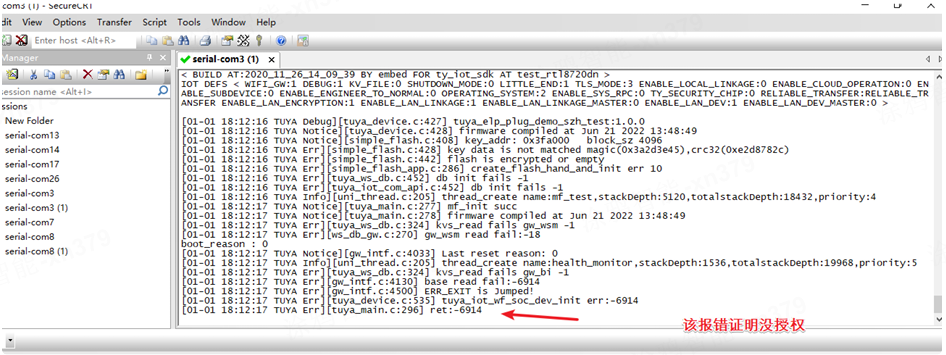

烧录完固件后打开串⼝软件，重启模组会显示如图⽇志，然后选在日志串口号使用串口工具发送中输⼊ATSC\r\n(注意这里需要加回车换行，否则可能启动失败)字符串发送，如图：

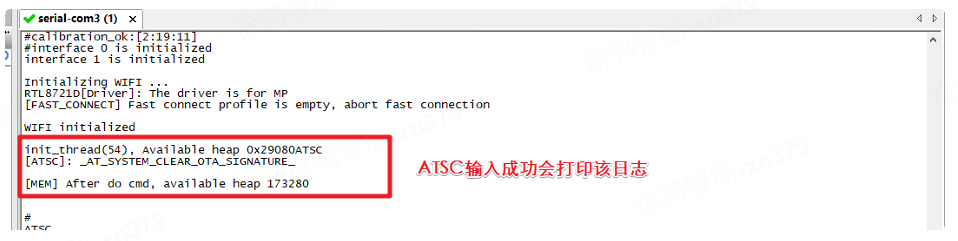

输⼊完之后重启模组，程序就可以正常运⾏了，如图：
