Wi-Fi 门锁如何如何产测?

更新时间2023-06-25 01:44:51
MCU 发送07命令字,模组收到产测指令后,会自动扫描名称 tuya_mdev_test Wi-Fi 信号,返回扫描结果和信号强度百分比。

产测功能场景说明

用于 PCBA 的模块产测,该产测仅测试 Wi-Fi 模块相关的 RF 和串口是否正常,需要锁端配合显示产测结果以确定模块是否正常,其他门锁功能产测需要客户自行完成。

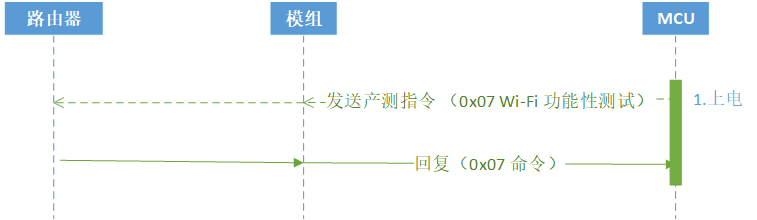

数据交互架构

MCU 逻辑

涉及 DP&协议

使用协议:0x07 Wi-Fi 模组功能性测试

App 实例操作界面

此功能不涉及 App 操作。
将路由器 SSID 设置为 tuya_mdev_test,设备上电后触发产测,等待模组返回测试结果。
注意:
1. 路由器不需要联网,只要能产生 tuya_mdev_test 名称的 Wi-Fi 信号即可,建议将路由器与设备距离控制在5米左右。
2. 通常信号强度大于等于 60% 为合格,这里可以根据产线和工厂环境的情况自行调整。
3. MCU 需等到模组初始化交互完成后(MCU 回复完模块的心跳包和产品查询包),再发送产测指令给模组进行产测, 建议上电 5 秒后再触发产测。

协议实例解析说明

发送产测指令
MCU上报(数据流:MCU->模块->APP/云):
55 AA 00 07 00 00 06
解析:
55 AA // 帧头
00 // 版本
07 // 命令字(Wi-Fi 模组功能性测试)
00 00 // 数据长度 0
06 // 校验和(从帧头开始按字节求和得出的结果对256求余)
模块回复(数据流:APP/云->网关->模块->MCU):
55 AA 00 07 00 02 01 50 59
解析:
55 AA // 帧头
00 // 版本
07 // 命令字(Wi-Fi 模组功能性测试)
00 02 // 数据长度 2(蓝色部分)
01 // 标志位(1,成功;0,失败)
50 // 信号强度 80 (0-100%,60% 以上为合格)
59 // 校验和(从帧头开始按字节求和得出的结果对256求余)
注意:如果发送产测指令模组返回失败,请排查确认:返回 0x00,表示未扫描到指定的 SSID,请确认路由器名称设置正确;返回 0x01,表示模组未烧录授权 key。
