照明类产品如何选择模块供电方式？

更新时间：2023-12-12 09:10:38

1、AC-DC恒压输出供电

模块正常工作电压范围为3.0-3.6V;

如果输出电压高于3.3V，需考虑输出电压纹波及供给模块以外的输出功率。防止输出功率不足导致输出电压欠压。导致模块供电不足。电源供电需保证最大输出功率下，模块供电电压稳定；

如果输出电压为模块供电电压3.3V。设置输出电压中心值3.3V。电压纹波小于100mV。WIFI平均电流约80mA。ACDC需具有输出200mA平均电流能力。电源输出动态电流需达到峰值450mA，电压跌落不超过2.8V。3.3V WIFI模块供电管脚加0.1uF瓷片电容滤除干扰。而蓝牙和Zigbee供电，输出3.3V电压纹波小于100mV，DC/DC具有输出50mA平均电流能力。且动态条件输出电流100mA时，输出电压跌落不超过2.8V；

在低待机功耗应用场合，需选择低待机功耗ACDC驱动芯片。配合使用低待机电流的模块；

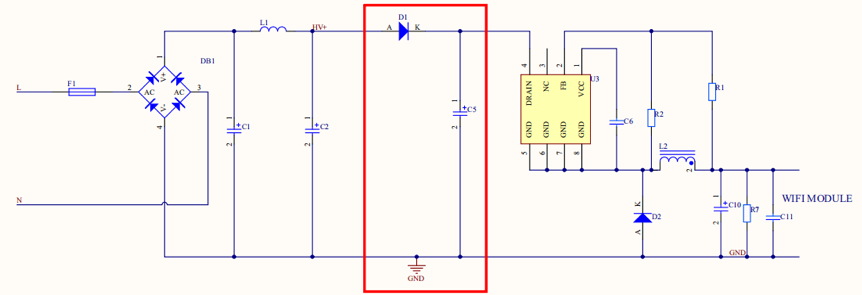

AC-DC供电电路需使用二极管加电容与主功率部分隔开（下图红色圈注）。防止模块在工作时对主功率部分的影响。特别是线性恒流驱动电源。避免出现灯光抖动现象。

2、DC-DC恒压输出供电

如果DC电压供电给内置DC/DC降压电路的模块，DC电压不超过40V。

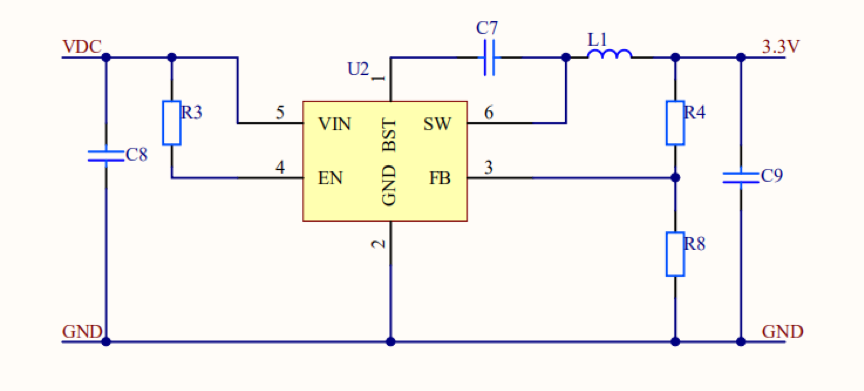

当DC电压超过3.3V，需使用降压型控制芯片降压至3.3V。推荐开关型降压控制芯片。如下图所示。WIFI模块时，注意输出3.3V电压纹波小于100mV，DC/DC具有输出200mA输出电流能力。且动态条件下输出电流450mA时，输出电压跌落不超过2.8V。靠近3.3V WIFI模块供电管脚加0.1uF瓷片电容滤除干扰。而蓝牙和Zigbee供电，输出3.3V电压纹波小于100mV，DC/DC具有输出50mA平均电流能力。且动态条件输出电流100mA时，输出电压跌落不超过2.8V。
